Was ist der Traumschreiber?
Der Traumschreiber ist ein ExG-Messgerät: Er zeichnet die elektrischen Signale auf, die Gehirn (EEG), Augen (EOG), Muskeln (EMG) und Herz (EKG) an der Haut erzeugen. Er wird mit Klebeelektroden direkt auf der Stirn getragen und hält so die ganze Nacht.
So funktioniert er
- Aufkleben, einschalten, schlafen. Die Snap-Klebeelektroden halten das Gerät mittig auf der Stirn, knapp über den Augenbrauen.
- Doppelt gespeichert. Die Messung landet auf der microSD-Karte im Gerät und wird gleichzeitig per Bluetooth an die sd20-App auf dem Smartphone übertragen.
- Offene Formate. Aufnahmen liegen als EDF/BDF vor, dem Standardformat der Schlafforschung. Du kannst sie mit freien Programmen wie EDFbrowser oder mit unseren Python-Skripten auswerten.
- Mehr als Elektroden. An Bord sind auch Mikrofon, Helligkeitssensor, Taster, RGB-LED und ein kleiner, eher leiser Lautsprecher, etwa für Licht- und Tonsignale im Schlaf.
- Laden per USB-C. Eine Akkuladung reicht für zwei bis drei Nächte. Ist der Akku irgendwann verschlissen, lässt er sich ohne Werkzeug austauschen.
Kein Medizinprodukt. Der Traumschreiber ist für Bildung, Forschung, Citizen Science und Selbstbeobachtung gedacht. Er dient nicht der Diagnose, Therapie oder Überwachung von Krankheiten.
Anwendungen
Was du mit dem Traumschreiber machen kannst, mit Beispielen aus echten Aufnahmen.
Schlafphasen automatisch erkennen

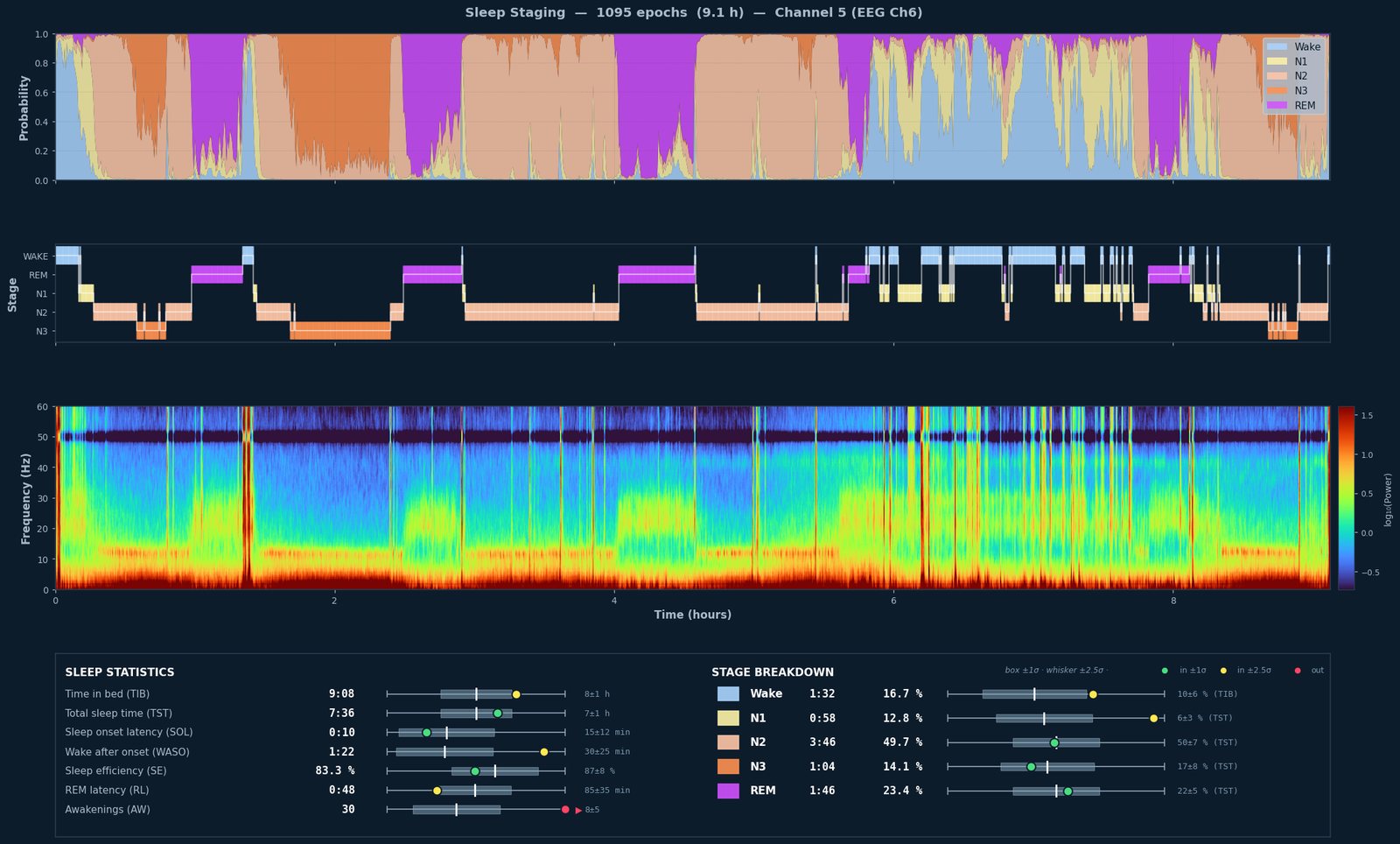

Eine ganze Nacht aufnehmen und von einer KI in die Schlafphasen Wach, N1, N2, N3 (Tiefschlaf) und REM einteilen lassen. Dafür nutzen wir das frei verfügbare Modell AnySleep (Grieger et al., npj Digital Medicine 2026), das mit frontalen Elektroden wie denen des Traumschreibers arbeitet. Auf einem PC oder einem Smartphone dauert die Auswertung einer ganzen Nacht ein bis zwei Minuten. Die sd20-App zeigt die Schlafphasen schon während der Nacht an.
Vergleich mit dem Schlaflabor: Derzeit läuft ein Vergleich von Traumschreiber und Polysomnographie (PSG) mit ganzen Nächten von mehr als 10 Versuchspersonen. Er ist voraussichtlich Ende 2026 abgeschlossen; die ersten Ergebnisse sehen vielversprechend aus.
→ Anleitung: Schlaf-Staging mit AnySleep (Tutorial, Level 9)
Schlaf im Detail: Spindeln, Slow Waves und REMs
Das Stirn-EEG zeigt auch die einzelnen Ereignisse, an denen sich die Schlafphasen erkennen lassen. Die Beispiele unten hat unser Auswertungsskript automatisch aus zwei Nächten herausgesucht. Oben steht jeweils das Rohsignal, darunter das gefilterte Frequenzband.
P300: Aufmerksamkeit im EEG sichtbar machen

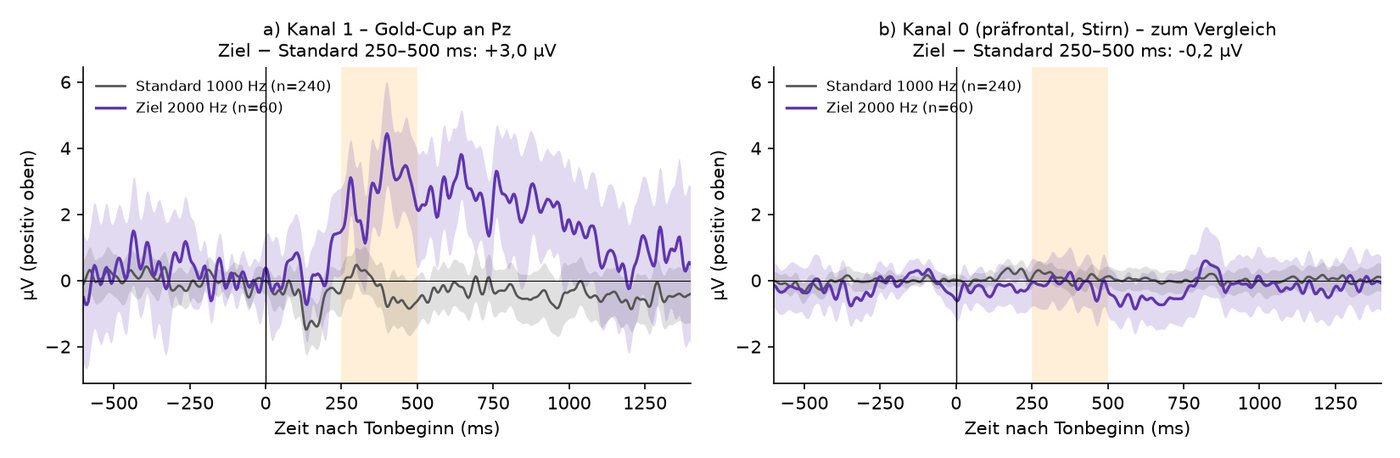

Die P300 ist eine Hirnantwort, die etwa 300 ms nach einem Reiz auftritt, der einem wichtig ist. Mit einer Gold-Cup-Elektrode am Hinterkopf (Pz) haben wir sie mit dem Traumschreiber gemessen. Bei 300 Tönen, von denen die Versuchsperson die seltenen hohen zählte, lag die Antwort auf die Zieltöne um 3,0 µV über der auf die Standardtöne (p = 0,0002).
In einer zweiten Aufgabe hat die App aus dem EEG erkannt, auf welche von vier Farben sich die Person heimlich konzentrierte (p = 0,039). Beides war eine Messung an einer Person, also ein Funktionsnachweis und keine Studie mit vielen Teilnehmenden.
Dafür eignet sich die Variante 3 Snap + 1 Gold-Cup.
Augenbewegungen und luzide Träume
Im REM-Schlaf bewegen sich die Augen. Wer im Traum merkt, dass er träumt (luzider Traum), kann diese Augenbewegungen bewusst steuern und so mitten im Schlaf Zeichen nach außen geben, während der Körper weiterschläft.

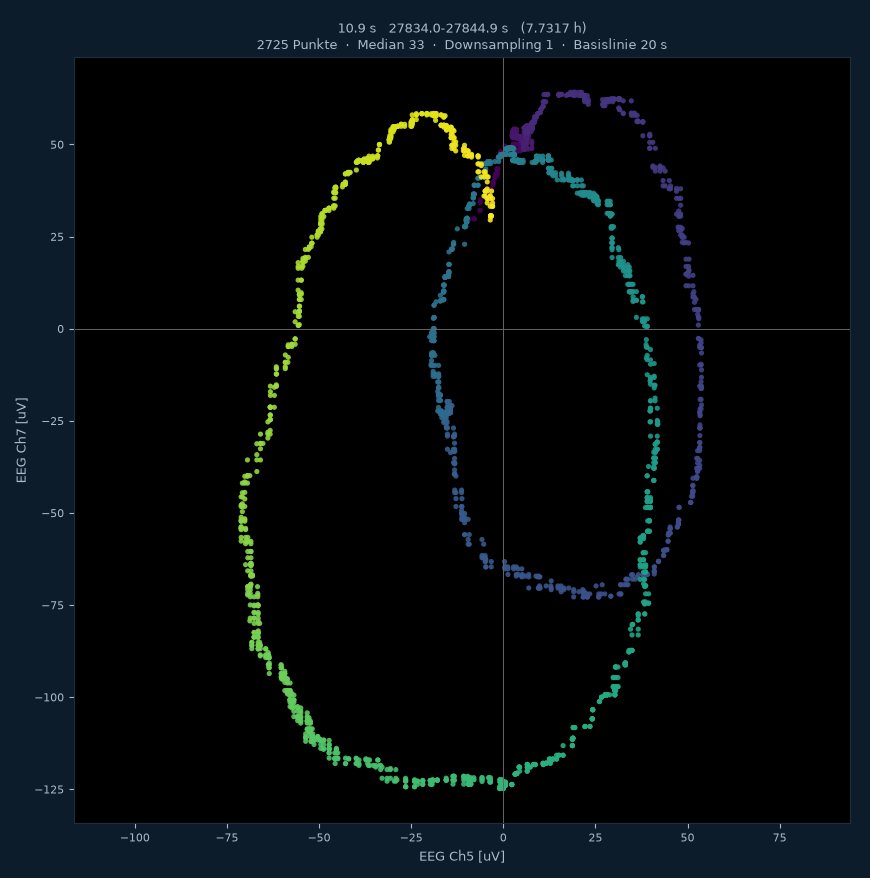

Zum Malen hebt man im Traum einen Finger, zeichnet damit eine Form in die Luft und folgt der Fingerspitze mit den Augen. Die echten Augen machen die Bewegung mit. Mit einem horizontalen und einem vertikalen EOG-Kanal zeichnet der Traumschreiber sie als zweidimensionale Bahn auf. Das Bild entsteht also im Schlaf, direkt aus dem Traum. Darauf baut unser Projekt Traummalerei auf, bei dem aus diesen Augenbewegungen Bilder werden.
Für horizontales und vertikales EOG: Variante 3 Snap.
Und außerdem
Biosignale selbst messen
Vom ersten EKG über Gehirnwellen bis zur Muskelaktivität: Unser Tutorial führt in neun Leveln vom Einschalten bis zur Schlafanalyse. Es eignet sich für Schule, Uni und Workshops.
Polysomnographie light
Die PSG-Version misst EEG an F3, C3 und O1, horizontales und vertikales EOG sowie Kinn-EMG gleichzeitig. Das sind die Signale, mit denen Schlaflabore Schlaf klassisch bewerten.
Eigene Fragen stellen
Rohdaten in offenen Formaten, keine Abo-Gebühren, offene Skripte: Du kannst eigene Experimente planen und deine Daten mit anderen teilen.
Varianten, Elektrodenpositionen und Kabelbelegung
Der Traumschreiber hat 8 Kanäle. Welche davon genutzt werden, bestimmt die Zahl der angelöteten Kabel. Alle Seitenangaben (links/rechts) gelten aus Sicht der Person, die den Traumschreiber trägt. Die Kabelpläne zeigen das Gerät von oben auf den Deckel.

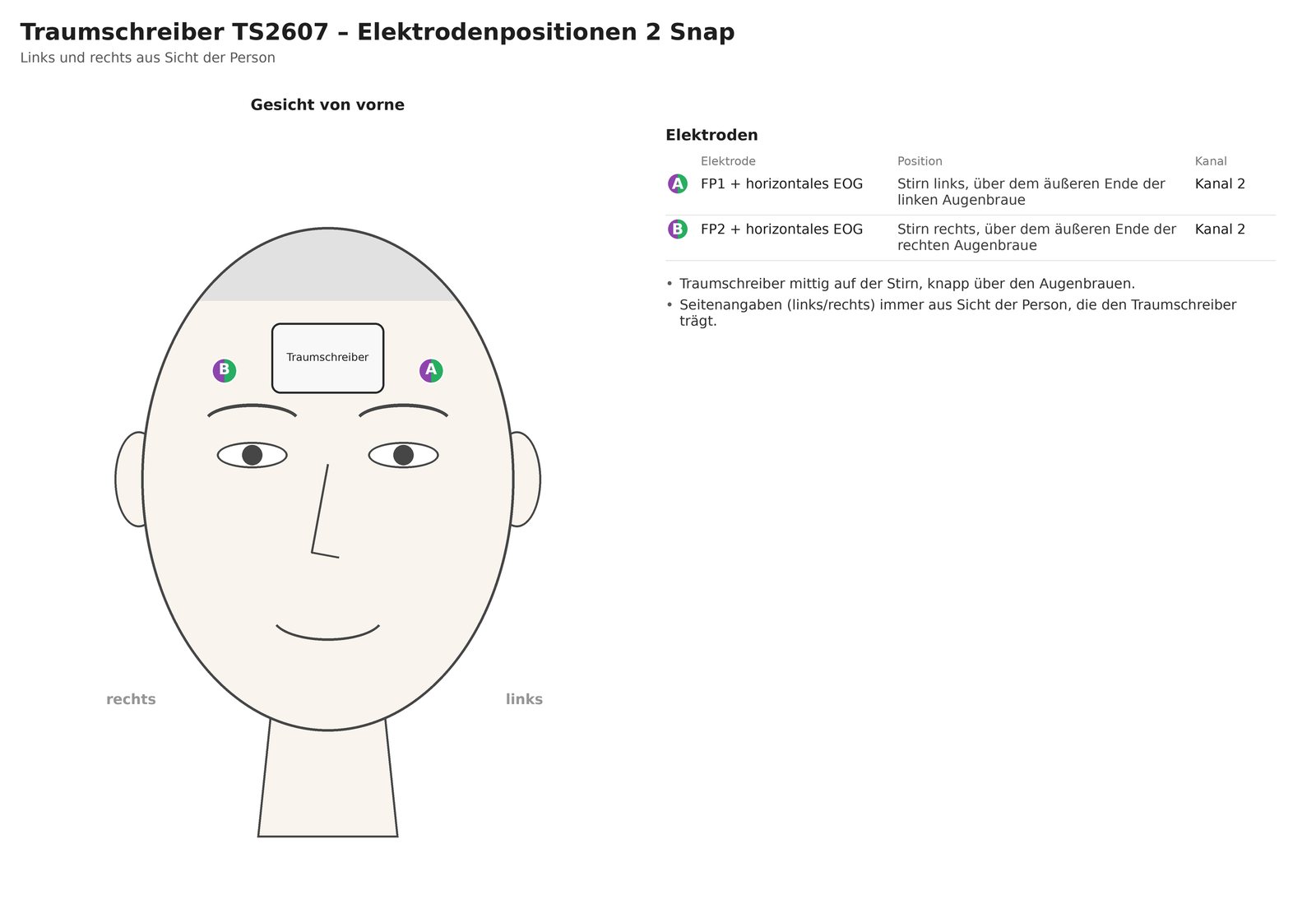

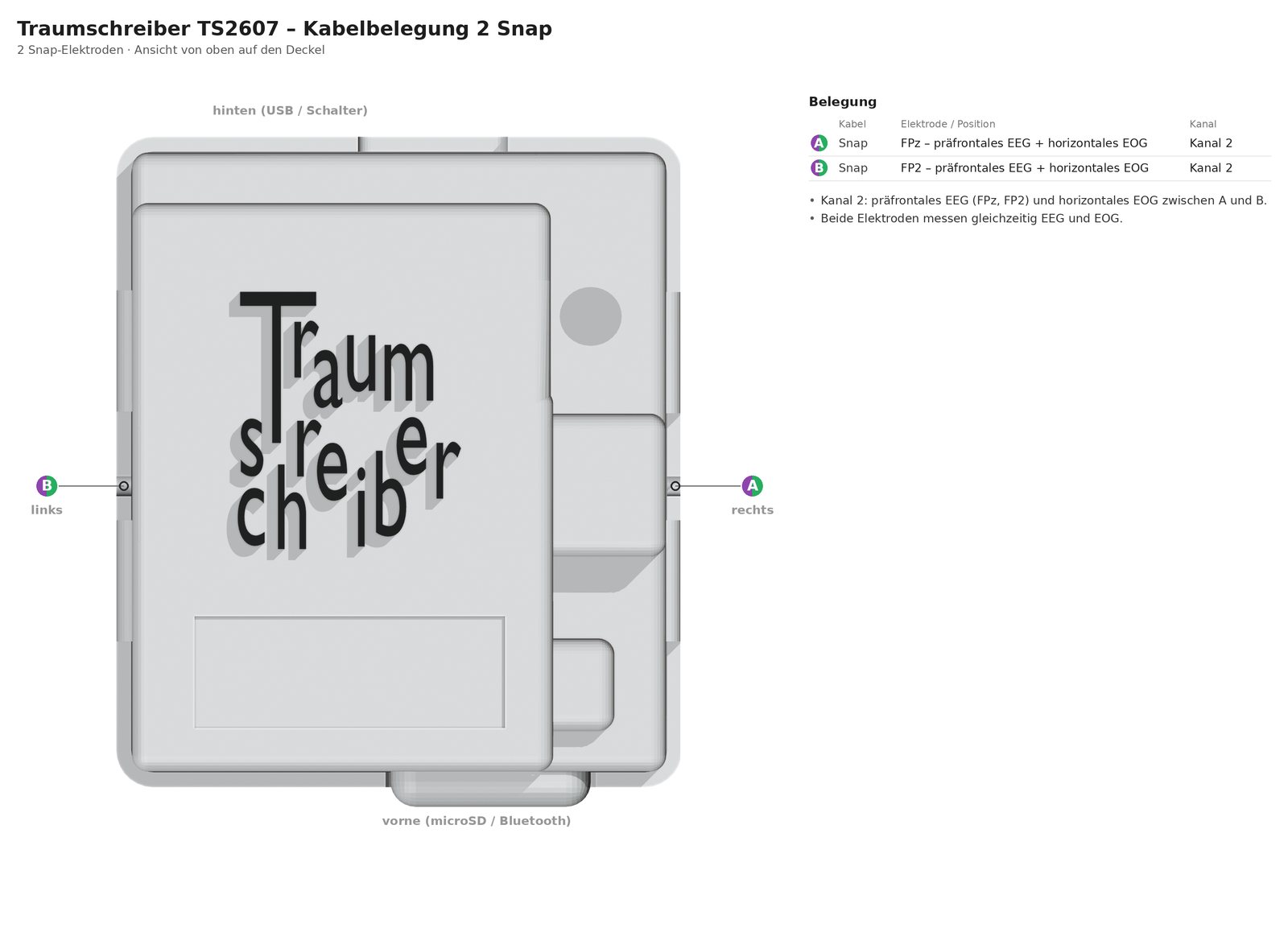

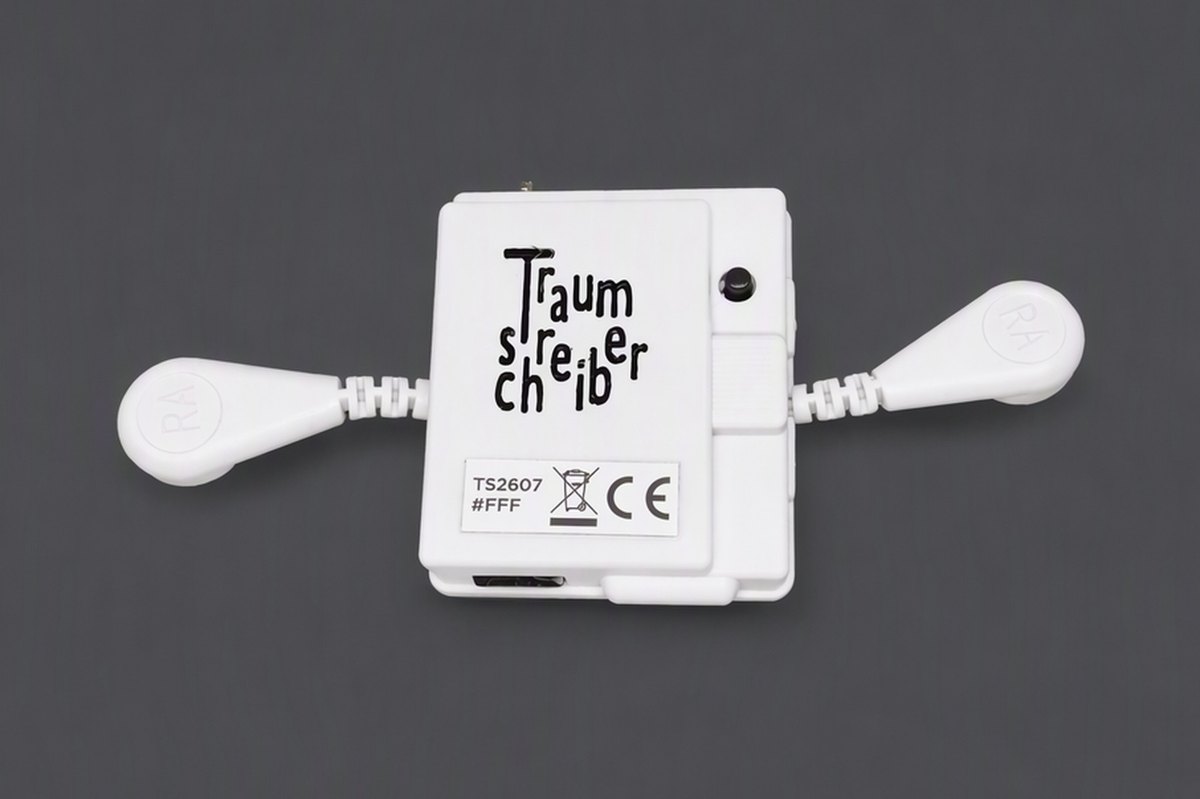

2 Kabel · ein Kanal. Zwei Snap-Elektroden links und rechts auf der Stirn messen präfrontales EEG und horizontales EOG zugleich (Kanal 2). Das reicht für die automatische Schlafphasen-Erkennung und für Links-rechts-Augensignale. Die Kabel sind nur etwa 0,5 cm lang, das Gerät sitzt direkt zwischen den Elektroden.

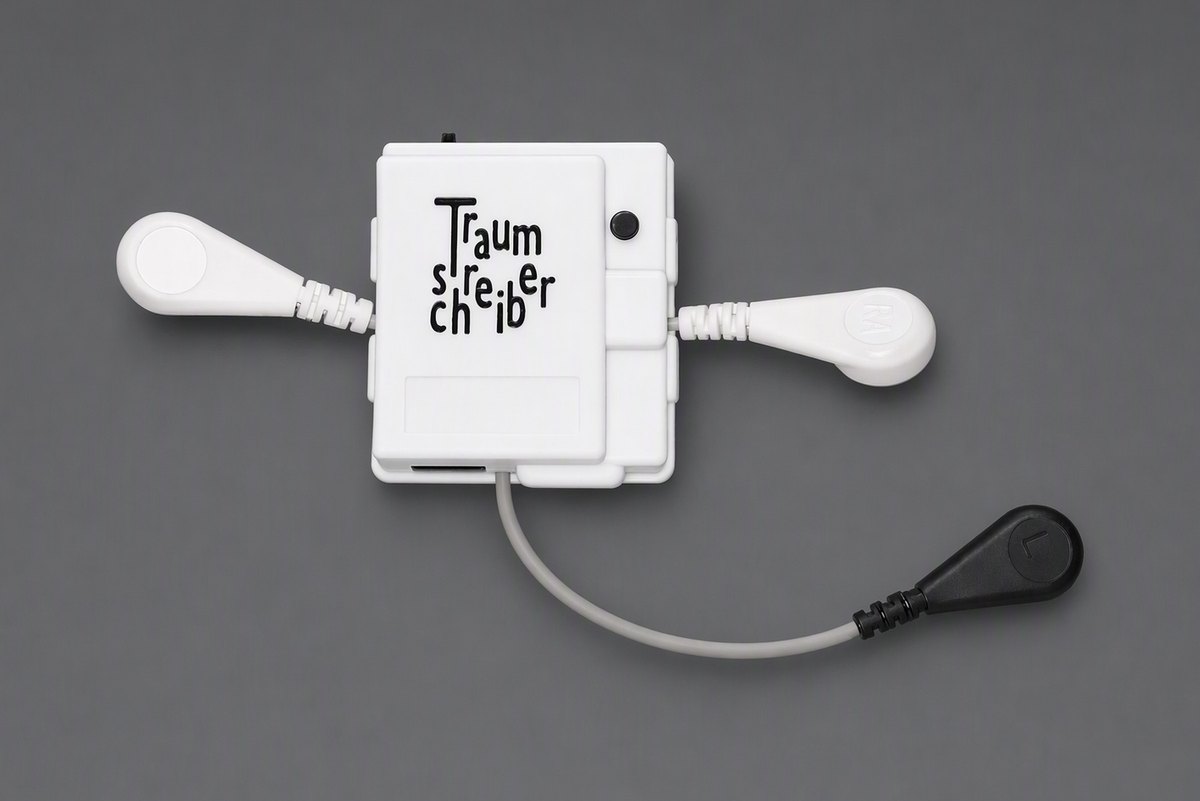

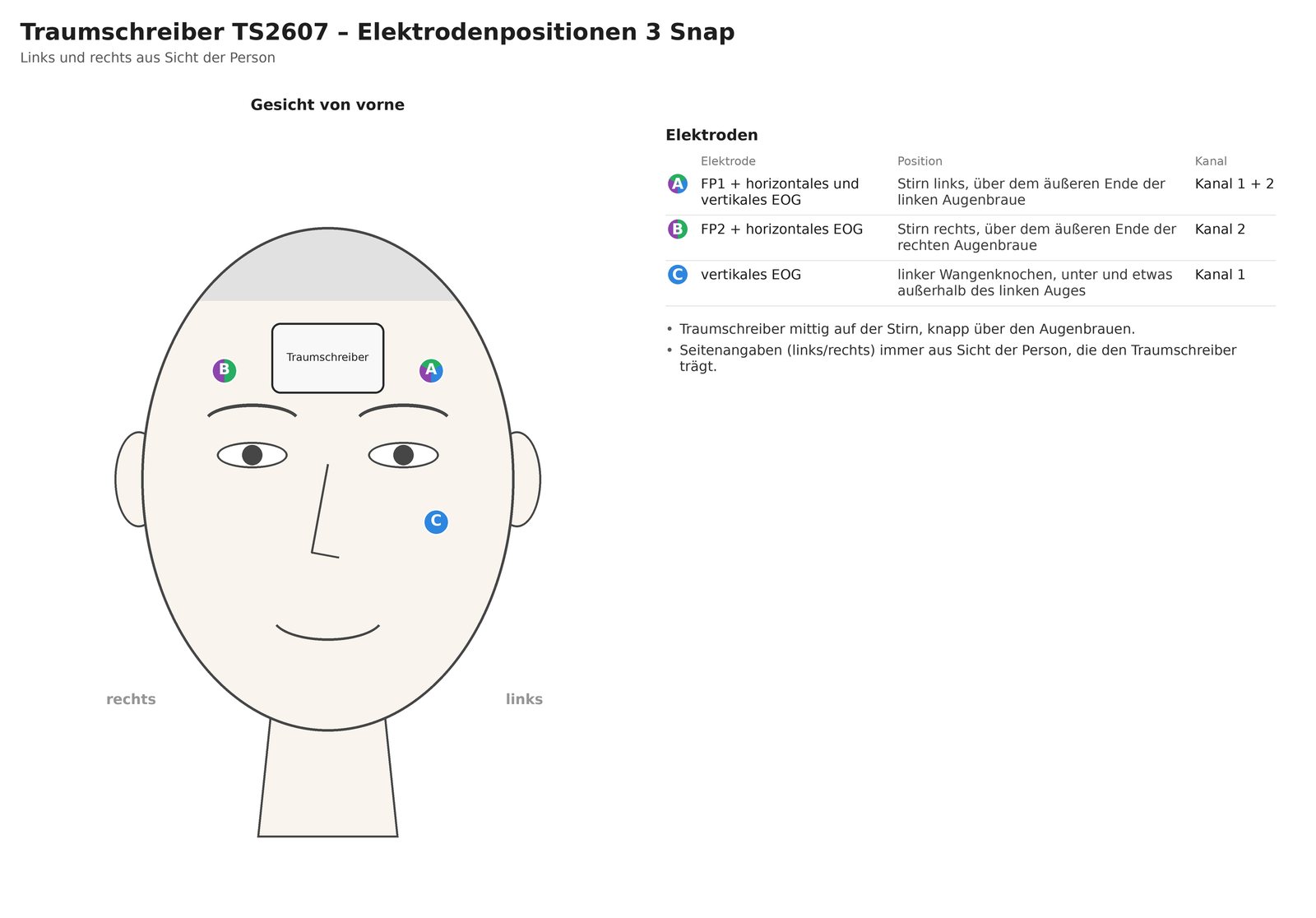

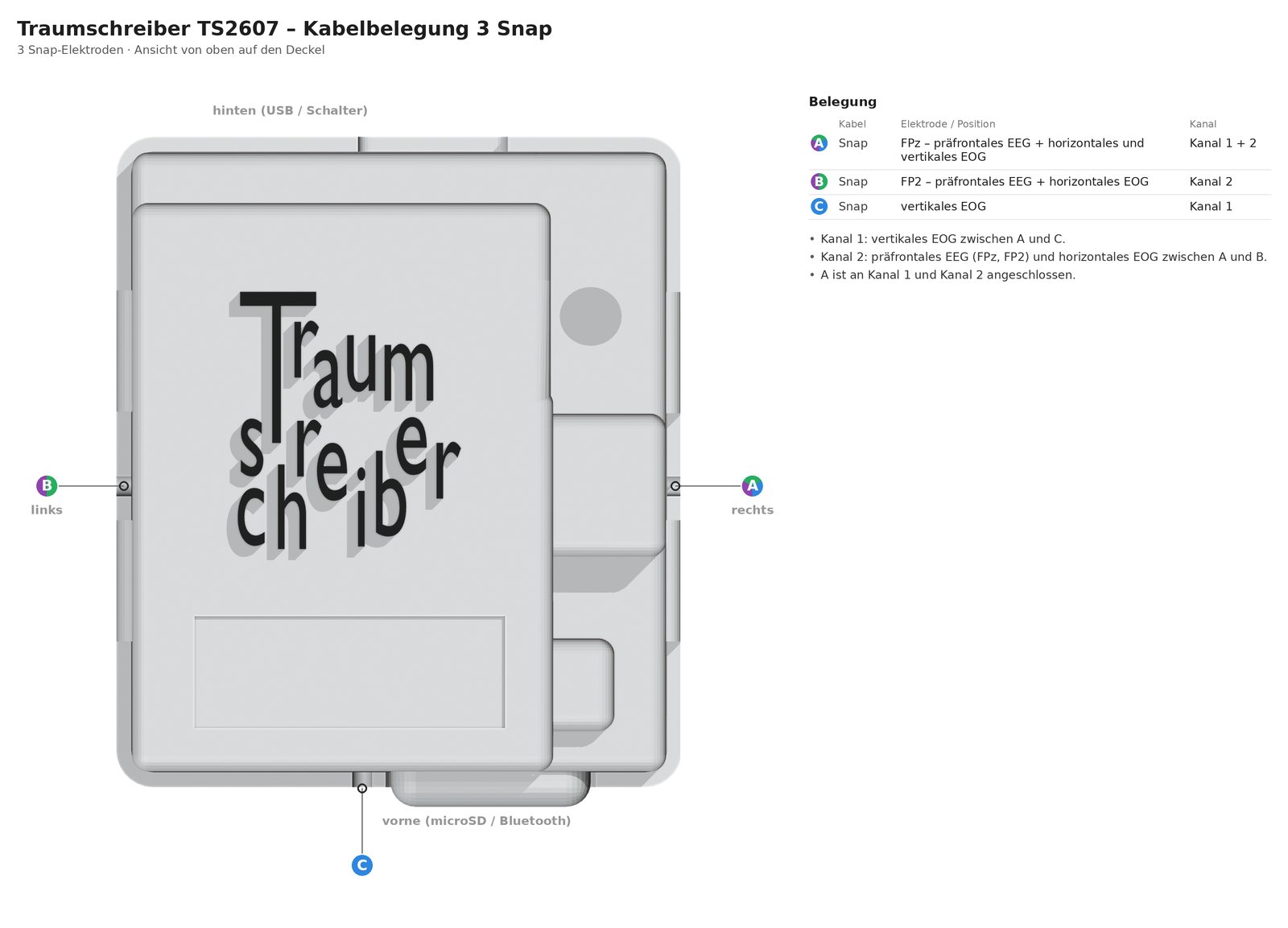

3 Kabel · zwei Kanäle. Wie die Standardvariante, dazu eine dritte Snap-Elektrode am Wangenknochen für das vertikale EOG (Kanal 1). So lassen sich Augenbewegungen in beide Richtungen aufzeichnen. Das ist die Grundlage für 2D-EOG und Traummalerei.

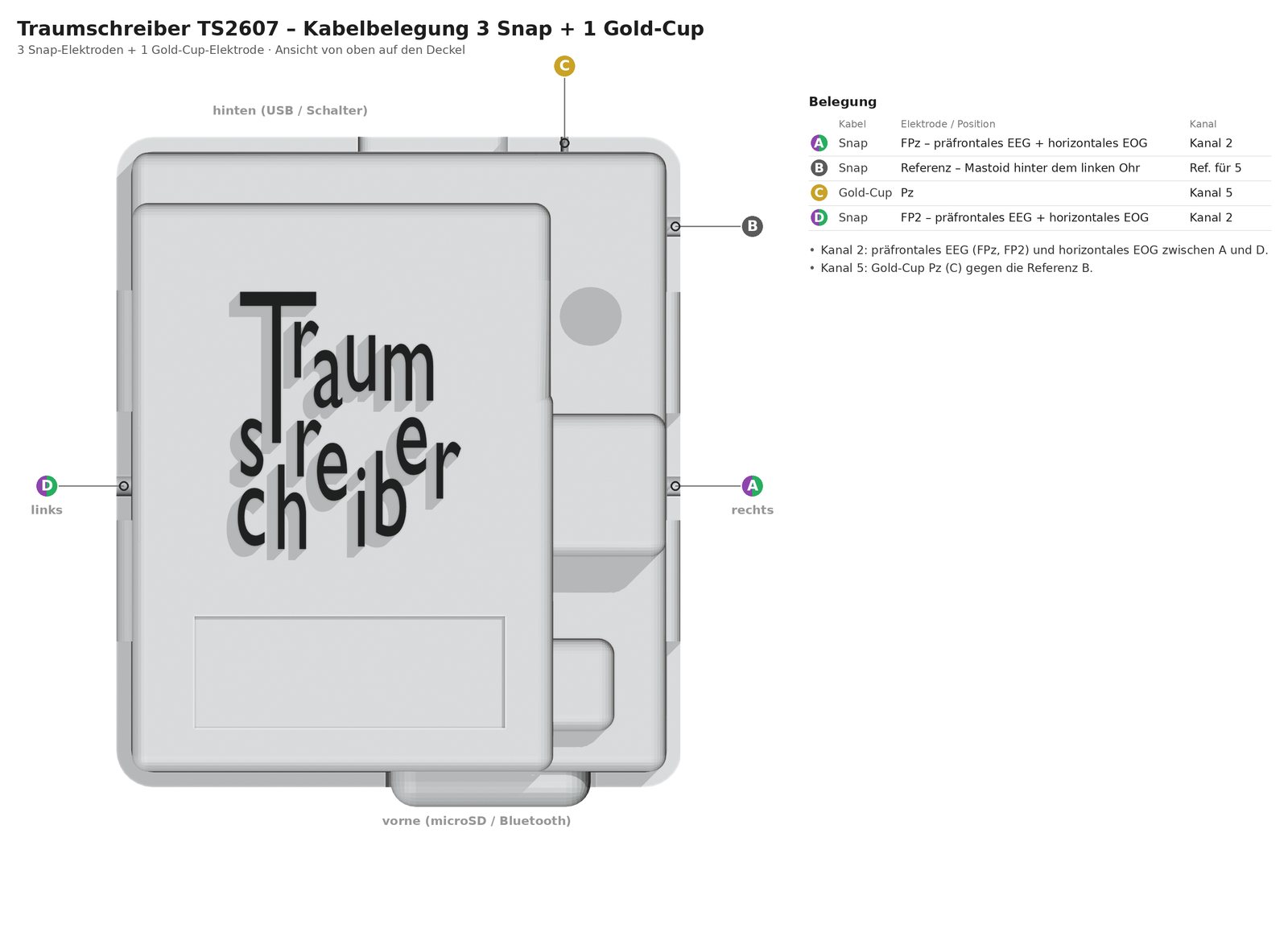

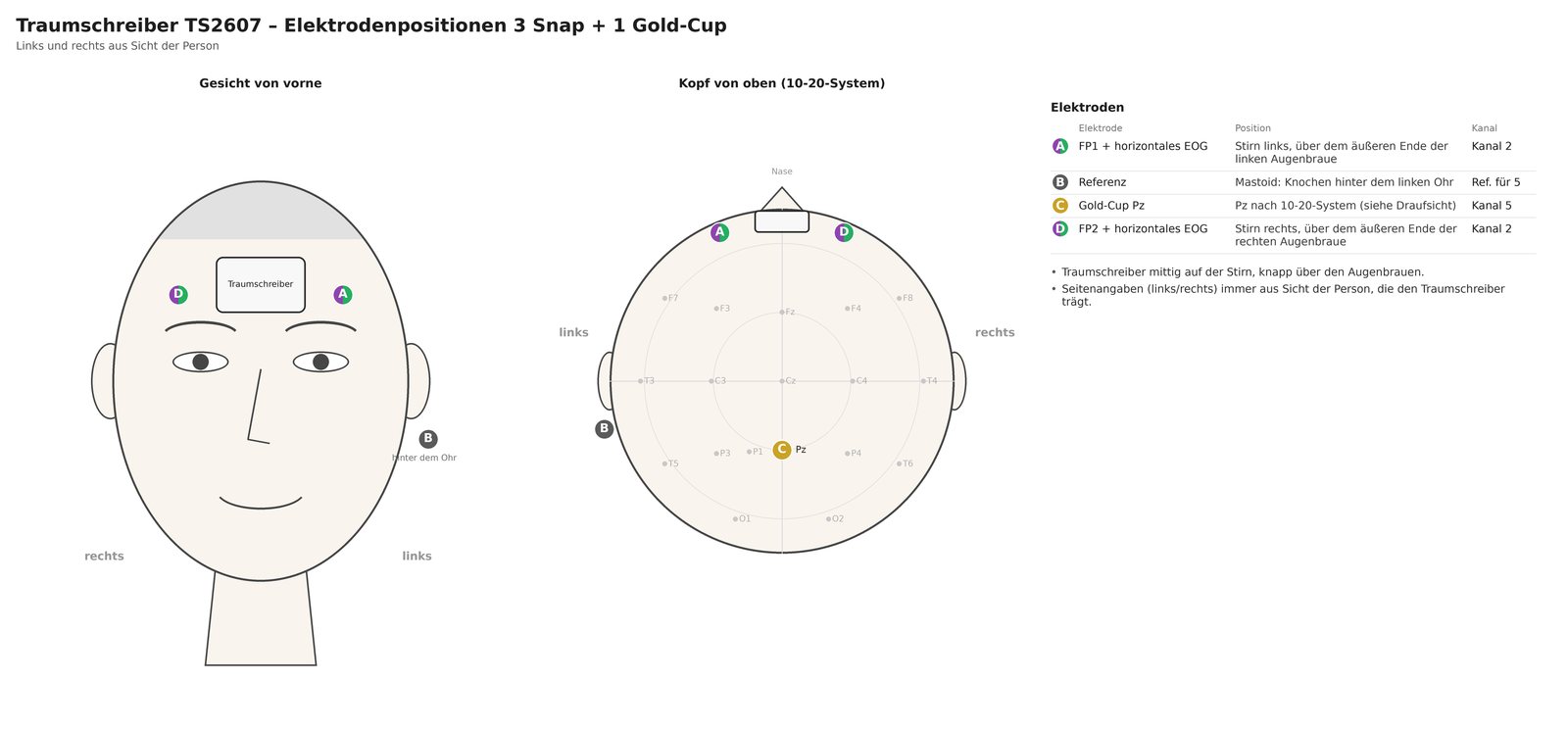

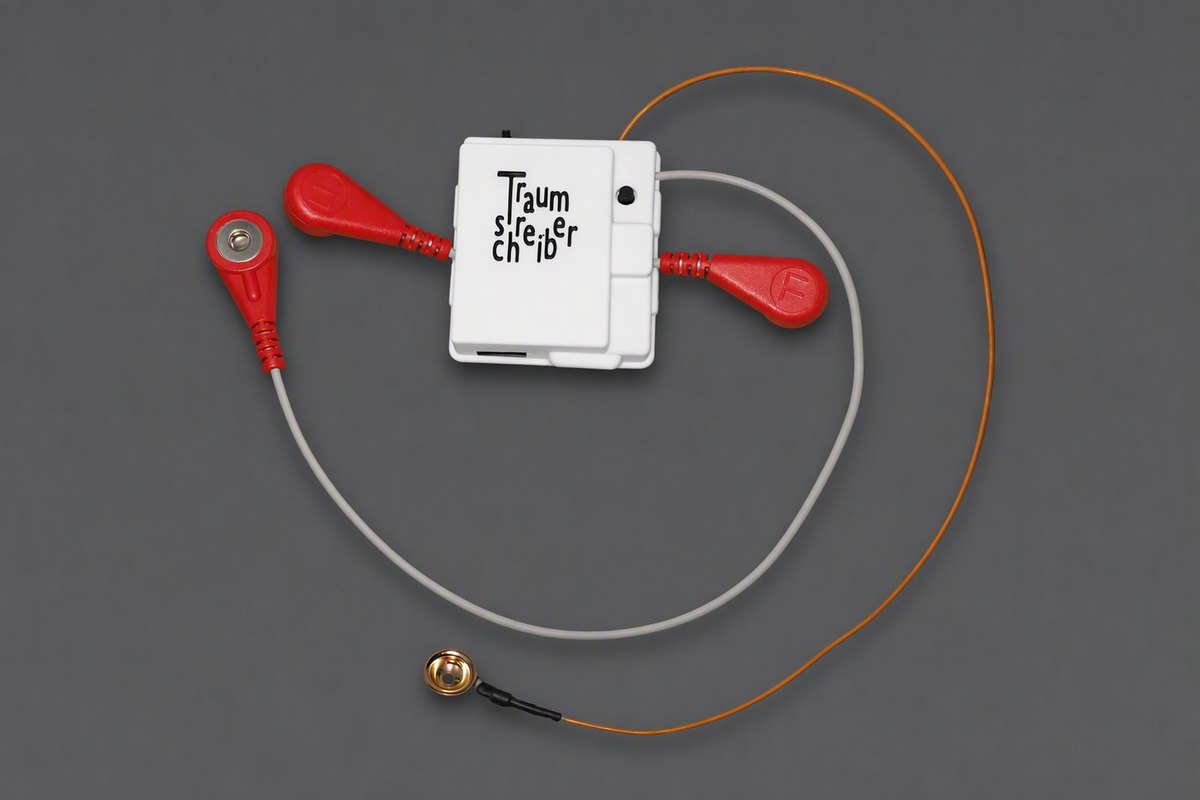

4 Kabel · zwei Kanäle. Stirn-EEG und horizontales EOG wie bei der Standardvariante, dazu eine Gold-Cup-Elektrode am Hinterkopf (Pz, Kanal 5) mit einer Snap-Referenz hinter dem linken Ohr. Diese Variante haben wir für die P300-Messung genutzt.
Bislang wenig getestet. Die Gold-Cup-Elektrode haben wir erst in wenigen kurzen Messungen geprüft, ein Test über eine ganze Nacht steht noch aus. Wir empfehlen deshalb, mit der Bestellung dieser Variante noch etwas zu warten, bis unsere internen Tests abgeschlossen sind. Wer es eilig hat, kann sie schon jetzt bestellen.

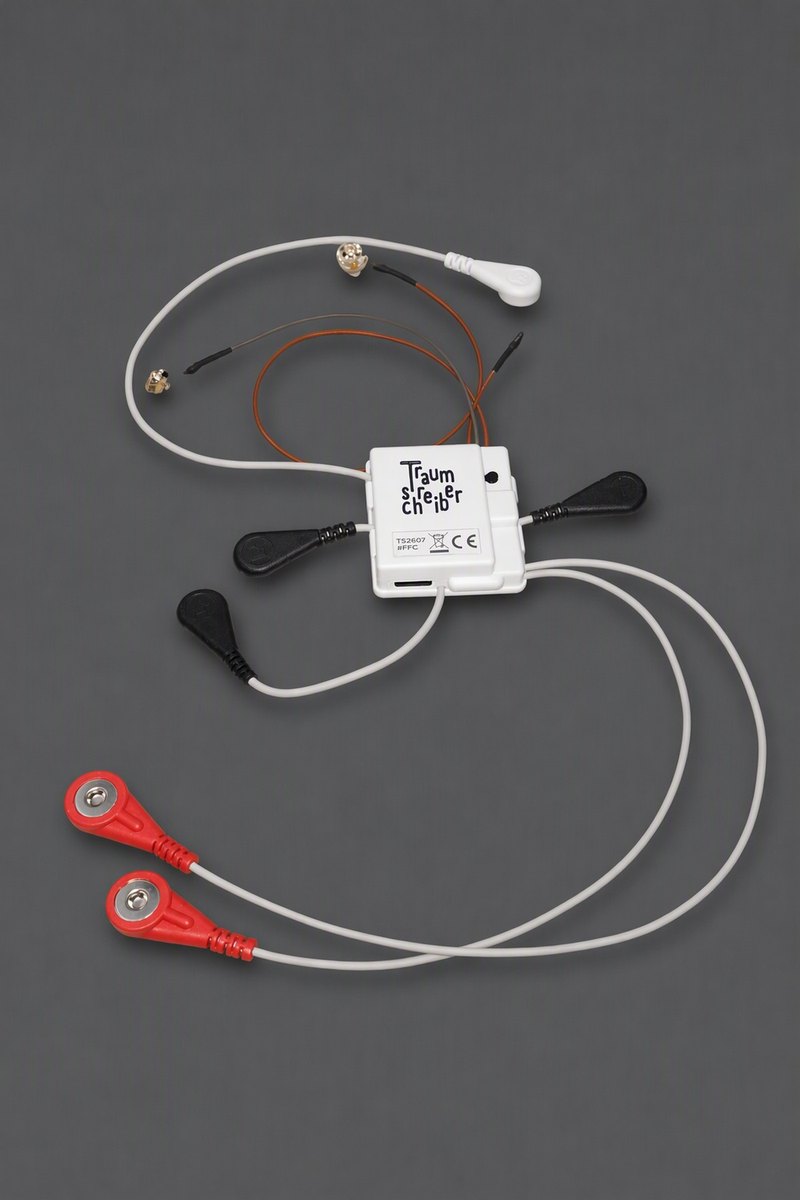

9 Kabel · sechs Kanäle. Die Ausstattung für eine Polysomnographie: Kinn-EMG (Kanal 0), vertikales und horizontales EOG (Kanal 1 und 2) sowie EEG an F3, C3 und O1 über Gold-Cup-Elektroden gegen eine Referenz am rechten Mastoid (hinter dem rechten Ohr) (Kanal 5–7).
Bislang kaum getestet. Die PSG-Version haben wir bisher vor allem elektrisch geprüft; Messungen über ganze Nächte stehen noch aus, und auch die Gold-Cup-Elektroden sind erst wenig getestet. Wir empfehlen deshalb, mit der Bestellung dieser Variante noch etwas zu warten, bis unsere internen Tests abgeschlossen sind. Wer es eilig hat, kann sie schon jetzt bestellen.



Andere Kabellängen oder eine eigene Elektrodenanordnung? Wir löten nach Absprache ab Werk an. Schreib uns dazu im Bestellformular.
Technische Daten
| Modell | Traumschreiber TS2607 |
|---|---|
| Signale | EEG, EOG, EMG, EKG (je nach Elektrodenplatzierung) |
| Kanäle | 8 differentielle ExG-Kanäle (Frontend der ADS131-Familie) |
| Abtastrate | 250 Hz |
| Weitere Sensoren | Mikrofon, Umgebungshelligkeit, Taster, Akkuspannung |
| Ausgaben | RGB-LED, kleiner Lautsprecher (relativ leise; z. B. für Licht- und Tonreize) |
| Speicher | microSD-Karte (ab Werk eingesetzt) und parallel in der App |
| Datenformat | EDF/BDF (offener Standard) |
| Funk | Bluetooth Low Energy (nRF52840) |
|---|---|
| Akku | LiPo 3,7 V / 560 mAh, reicht für zwei bis drei Nächte ohne zwischenzeitliches Aufladen |
| Laden | USB-C, 5 V; Ladezeit ca. 2,5–3 Stunden |
| Maße | ca. 55 × 45 × 17 mm |
| Gewicht | ca. 41 g |
| Gehäuse | PETG, 3D-gedruckt |

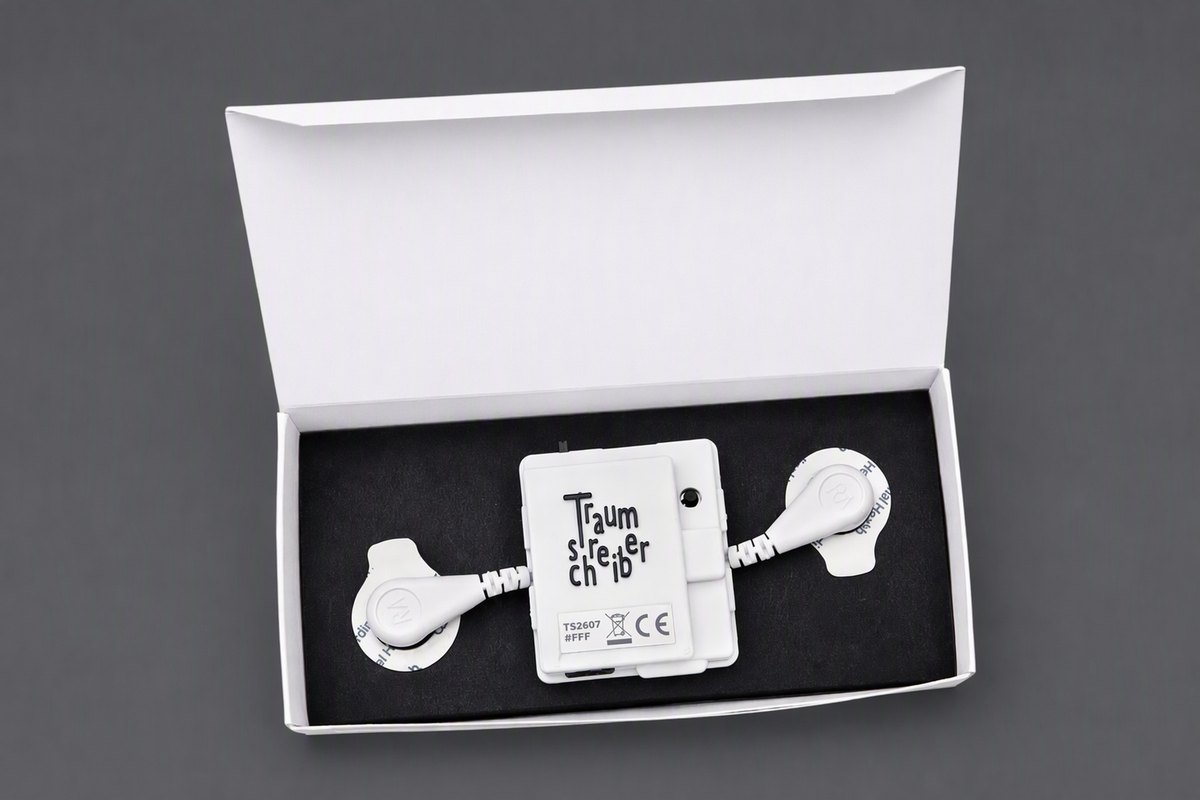

| Lieferumfang | Gerät mit angelöteten Kabeln, eingesetzte microSD-Karte, Snap-Klebeelektroden für die ersten Nächte, Kurzanleitung, eigener Firmware-Schlüssel auf der Karte (Maker Edition). Kein USB-C-Kabel. Für Gold-Cup-Elektroden wird zusätzlich Leitpaste benötigt (nicht enthalten). |
| Software | sd20-App (Android), Python-Skripte zur Auswertung |
Wichtig: Während der Traumschreiber am Körper ist, darf er nicht am Ladekabel hängen. Immer entweder laden oder messen.


Erste Schritte mit dem Traumschreiber
Unser kostenloses Tutorial führt Schritt für Schritt vom ersten Einschalten bis zur Auswertung einer ganzen Nacht.
Gerät kennenlernen
Einschalten, Akkustand ablesen, laden, erste EKG-Aufnahme und die Datei im EDFbrowser öffnen.
Signale verstehen
Auswertung mit Python, Augenbewegungen (EOG), Gehirnwellen (EEG) und Muskelaktivität (EMG).
Auswerten
Herzratenvariabilität berechnen und eine ganze Nacht mit AnySleep in Schlafphasen einteilen.
Maker Edition: eigene Firmware
Jeder Traumschreiber kommt als Maker Edition. Du kannst ihn ganz normal mit unserer Firmware nutzen und musst nichts davon anfassen. Wenn du willst, kannst du aber auch eigene Firmware bauen und aufspielen.
- Auf der microSD-Karte liegt ein Schlüssel, der nur zu deinem Gerät gehört. Mit ihm signierst du eigene Firmware und spielst sie über Bluetooth auf. Den Quellcode findest du auf GitHub.
- Unsere Updates laufen weiter wie gewohnt. Mit einem Befehl kommst du jederzeit zu unserer Firmware zurück.
- Gib den Schlüssel nicht weiter. Wer ihn hat, kann Firmware auf dein Gerät spielen.
Was ändert sich mit eigener Firmware?
| Unsere Firmware | Eigene Firmware | |
| Funktionen | wie beschrieben und von uns geprüft | so, wie du sie programmierst |
| CE-Kennzeichnung | gilt | gilt nur für das Gerät mit unserer Firmware |
| Gewähr | volle gesetzliche Rechte und Herstellergarantie | keine Gewähr für Funktionen, die durch deine Änderungen beeinträchtigt werden (z. B. Bluetooth, Signalqualität); sonst bleiben deine Rechte unberührt |
Bitte beachten: Behalte die Ladesperre bei (das Gerät schaltet sich ab, solange USB steckt) und funke mit höchstens +4 dBm wie unsere Firmware. Vor einer Weitergabe des Geräts spiel bitte wieder unsere Firmware auf.
Gleiches gilt für eigene Lötarbeiten am Gerät: Für Schäden, die dabei entstehen, etwa am Messverstärker, übernehmen wir keine Gewähr. Möchtest du die Kabel lieber selbst anlöten, bekommst du sie einzeln in der sd20 Fabrik. Du brauchst keinen Schlüssel, zum Beispiel weil deine Einrichtung nur geprüfte Firmware zulässt? Dann kreuz es in der Anfrage an, wir liefern das Gerät dann ohne.
Preise
Als gemeinnützige Organisation wollen wir, dass sich alle einen Traumschreiber leisten können. Deshalb staffeln wir den Preis. Die Standardvariante hat zwei Elektroden. Jede weitere Elektrode, die wir anlöten, kostet 15 € Aufpreis, egal ob Snap oder Gold-Cup.
| Variante | Sozialpreisgeringes Einkommen | Privatperson | Institution |
|---|---|---|---|
| 2 Snap (Standard)2 Kabel | 99 € | 150 € | 250 € |
| 3 Snap3 Kabel · +15 € | 114 € | 165 € | 265 € |
| 3 Snap + 1 Gold-Cup4 Kabel · +30 € | 129 € | 180 € | 280 € |
| PSG-Version: 6 Snap + 3 Gold-Cup9 Kabel · +105 € | 204 € | 255 € | 355 € |
Alle Preise sind Endpreise in Euro inklusive Versand, microSD-Karte und einer Erstausstattung Snap-Klebeelektroden für die ersten Nächte. Gemäß § 19 UStG wird keine Umsatzsteuer berechnet (Kleinunternehmerregelung).
Gold-Cup-Elektroden: Für die Varianten mit Gold-Cup wird weiteres Zubehör wie Leitpaste benötigt. Das ist nicht im Lieferumfang enthalten und muss separat gekauft werden.
Snap-Elektroden nachkaufen
Snap-Klebeelektroden bekommst du auch bei uns: 10 € je Beutel mit 50 Stück, also 20 Cent pro Elektrode. Du kannst sie einfach im Anfrageformular der sd20 Fabrik mitbestellen.
Wer bekommt den Sozialpreis?
Menschen mit geringem Einkommen, zum Beispiel Studierende, die BAföG bekommen. Studierende bekommen ihn also nicht automatisch, sondern nur, wenn sie wenig Geld haben. Wir vertrauen dir. Bitte wähle den Sozialpreis nur, wenn er für dich gedacht ist. Je mehr Menschen den regulären Preis zahlen, desto günstiger können wir den Traumschreiber für alle anderen anbieten.
Bestellen
- Du schickst uns über das Anfrageformular der sd20 Fabrik eine Bestellanfrage, auf Wunsch zusammen mit Snap-Elektroden oder Kabeln. Sie kostet nichts und verpflichtet dich zu nichts.
- Innerhalb von 24 Stunden antworten wir dir per E-Mail: ob dein Traumschreiber auf Lager ist und wann wir liefern können, mit der Rechnung.
- Passt dir das, überweist du den Betrag. Nach Zahlungseingang schicken wir dir deinen Traumschreiber zu.
Lieferung: Die Produktion startet am 1. November 2026. Wir rechnen derzeit mit einer Lieferzeit von 1 bis 2 Wochen; das genaue Lieferdatum nennen wir dir in unserer Antwort auf deine Anfrage. Wir liefern derzeit nur innerhalb Deutschlands. Für eine Lieferung in ein anderes Land schick uns trotzdem gern eine Anfrage, wir schauen dann, ob sich eine Lösung findet.
Eine bestimmte Variante gleich vorauswählen: 2 Snap (Standard) · 3 Snap · 3 Snap + 1 Gold-Cup · PSG-Version: 6 Snap + 3 Gold-Cup
Fragen vorab? Schreib uns an info@sd20.org.
Hersteller & Sicherheit
Hersteller: ISDT gemeinnützige UG (haftungsbeschränkt), c/o Haus des Engagements, Neues Amt Altona, Neue Große Bergstraße 3-5, 22767 Hamburg, Deutschland ·
E-Mail support@sd20.org · WEEE-Reg.-Nr. DE 10604743
Produkt: Traumschreiber TS2607 (Marke „Traumschreiber“) ·
Warn- und Sicherheitshinweise: Bedienungsanleitungen (PDF) ·
EU-Konformitätserklärung
Für Verbraucherinnen und Verbraucher gilt ein gesetzliches Widerrufsrecht von 14 Tagen. Hinweise zur Entsorgung: Altgeräte & Akkus.
