TRAUMSCHREIBER TS2607

Dein Schlaflabor
auf der Stirn.

Ein kleines, offenes Messgerät für Gehirnströme, Augenbewegungen und Muskelaktivität, gedacht für Schlaf- und Traumforschung, Lehre und alle, die ihren eigenen Schlaf verstehen wollen. Gebaut vom gemeinnützigen Institute of Sleep and Dream Technologies.

Bestellen · ab 99 € Erste Schritte

Produktionsstart am 1. November 2026 · Lieferzeit derzeit 1 bis 2 Wochen · Lieferung derzeit nur innerhalb Deutschlands

8 Kanäle EEG · EOG · EMG · EKG 250 Hz microSD + Bluetooth LE ca. 41 g Rohdaten gehören dir

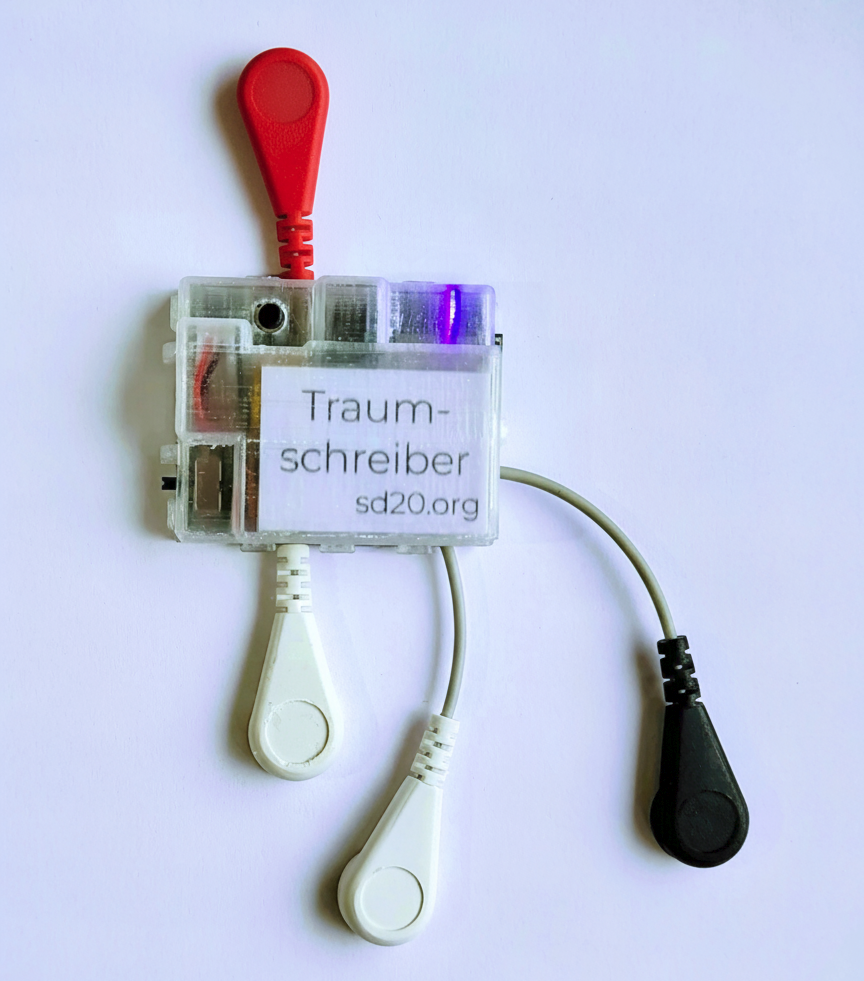

Traumschreiber TS2607 in der Standardvariante mit zwei Snap-Kabeln, von oben

Was ist der Traumschreiber?

Der Traumschreiber ist ein ExG-Messgerät: Er zeichnet die elektrischen Signale auf, die Gehirn (EEG), Augen (EOG), Muskeln (EMG) und Herz (EKG) an der Haut erzeugen. Er wird mit Klebeelektroden direkt auf der Stirn getragen und hält so die ganze Nacht.

So funktioniert er

  • Aufkleben, einschalten, schlafen. Die Snap-Klebeelektroden halten das Gerät mittig auf der Stirn, knapp über den Augenbrauen.
  • Doppelt gespeichert. Die Messung landet auf der microSD-Karte im Gerät und wird gleichzeitig per Bluetooth an die sd20-App auf dem Smartphone übertragen.
  • Offene Formate. Aufnahmen liegen als EDF/BDF vor, dem Standardformat der Schlafforschung. Du kannst sie mit freien Programmen wie EDFbrowser oder mit unseren Python-Skripten auswerten.
  • Mehr als Elektroden. An Bord sind auch Mikrofon, Helligkeitssensor, Taster, RGB-LED und ein kleiner, eher leiser Lautsprecher, etwa für Licht- und Tonsignale im Schlaf.
  • Laden per USB-C. Eine Akkuladung reicht für zwei bis drei Nächte. Ist der Akku irgendwann verschlissen, lässt er sich ohne Werkzeug austauschen.

Kein Medizinprodukt. Der Traumschreiber ist für Bildung, Forschung, Citizen Science und Selbstbeobachtung gedacht. Er dient nicht der Diagnose, Therapie oder Überwachung von Krankheiten.

Traumschreiber TS2607 mit Klebeelektroden in seiner geöffneten Schachtel
Der Traumschreiber in seiner Schachtel. Das Gehäuse ist aus PETG gedruckt. Die Kabel sind fest angelötet und enden direkt in den Druckknöpfen (Snaps) für die Klebeelektroden.

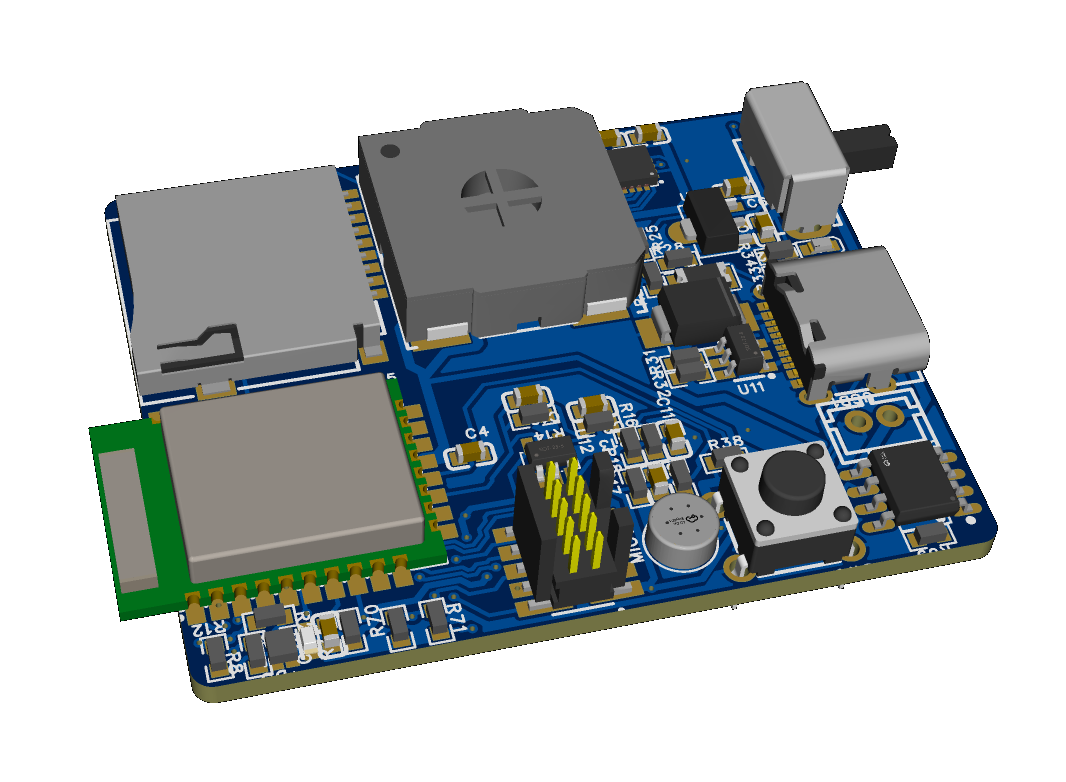

3D-Ansicht der Traumschreiber-Platine mit beschrifteten Bauteilen: microSD-Karte, Funkmodul, RGB-LED, Lautsprecher, Ein/Aus-Schalter, USB-C, Ladeelektronik, Taster und Mikrofon
So sieht der Traumschreiber innen aus: 3D-Ansicht der Platine von der Bauteilseite. Den Chip für die acht Messkanäle sieht man hier nicht, er sitzt auf der Rückseite.

Anwendungen

Was du mit dem Traumschreiber machen kannst, mit Beispielen aus echten Aufnahmen.

Schlaf

Schlafphasen automatisch erkennen

Eine ganze Nacht aufnehmen und von einer KI in die Schlafphasen Wach, N1, N2, N3 (Tiefschlaf) und REM einteilen lassen. Dafür nutzen wir das frei verfügbare Modell AnySleep (Grieger et al., npj Digital Medicine 2026), das mit frontalen Elektroden wie denen des Traumschreibers arbeitet. Auf einem PC oder einem Smartphone dauert die Auswertung einer ganzen Nacht ein bis zwei Minuten. Die sd20-App zeigt die Schlafphasen schon während der Nacht an.

Vergleich mit dem Schlaflabor: Derzeit läuft ein Vergleich von Traumschreiber und Polysomnographie (PSG) mit ganzen Nächten von mehr als 10 Versuchspersonen. Er ist voraussichtlich Ende 2026 abgeschlossen; die ersten Ergebnisse sehen vielversprechend aus.

→ Anleitung: Schlaf-Staging mit AnySleep (Tutorial, Level 9)

Auswertung einer ganzen Nacht: Wahrscheinlichkeiten der Schlafphasen, Hypnogramm, Spektrogramm und Statistik
Echte Traumschreiber-Nacht (9,1 Stunden, 1095 Epochen à 30 s): oben die Wahrscheinlichkeit jeder Schlafphase, darunter das Hypnogramm und das Spektrogramm.
Schlaf

Schlaf im Detail: Spindeln, Slow Waves und REMs

Das Stirn-EEG zeigt auch die einzelnen Ereignisse, an denen sich die Schlafphasen erkennen lassen. Die Beispiele unten hat unser Auswertungsskript automatisch aus zwei Nächten herausgesucht. Oben steht jeweils das Rohsignal, darunter das gefilterte Frequenzband.

Drei Schlafspindeln im Stirn-EEG: kurze Pakete schneller Wellen von 11 bis 16 Hz
Schlafspindeln in N2: kurze Pakete von 11 bis 16 Hz, typisch für den leichten Schlaf. Nacht vom 4. September 2026.
30 Sekunden Tiefschlaf mit durchgehenden langsamen Wellen um 1 Hz
Tiefschlaf (N3): 30 Sekunden mit langsamen Wellen um 1 Hz, hervorgehoben sind 15 Sekunden ohne Unterbrechung. Nacht vom 30. August 2026.
Drei schnelle Augenbewegungen im REM-Schlaf
Schnelle Augenbewegungen im REM-Schlaf, der Phase mit den lebhaftesten Träumen. Nacht vom 4. September 2026.
Forschung

P300: Aufmerksamkeit im EEG sichtbar machen

Die P300 ist eine Hirnantwort, die etwa 300 ms nach einem Reiz auftritt, der einem wichtig ist. Mit einer Gold-Cup-Elektrode am Hinterkopf (Pz) haben wir sie mit dem Traumschreiber gemessen. Bei 300 Tönen, von denen die Versuchsperson die seltenen hohen zählte, lag die Antwort auf die Zieltöne um 3,0 µV über der auf die Standardtöne (p = 0,0002).

In einer zweiten Aufgabe hat die App aus dem EEG erkannt, auf welche von vier Farben sich die Person heimlich konzentrierte (p = 0,039). Beides war eine Messung an einer Person, also ein Funktionsnachweis und keine Studie mit vielen Teilnehmenden.

Dafür eignet sich die Variante 3 Snap + 1 Gold-Cup.

Gemittelte EEG-Antwort auf Ziel- und Standardtöne an Pz mit deutlichem Gipfel nach etwa 400 ms
Auditive P300 an Pz (Messung vom 24.09.2026): Antwort auf Zieltöne (violett, n = 60) und Standardtöne (grau, n = 240), Band ± 2 Standardfehler, orange der Auswertebereich 250–500 ms. Sehr frühe, vorläufige Daten einer einzigen Person (n = 1); weitere Untersuchungen laufen derzeit.
Traum

Augenbewegungen und luzide Träume

Im REM-Schlaf bewegen sich die Augen. Wer im Traum merkt, dass er träumt (luzider Traum), kann diese Augenbewegungen bewusst steuern und so mitten im Schlaf Zeichen nach außen geben, während der Körper weiterschläft.

Zum Malen hebt man im Traum einen Finger, zeichnet damit eine Form in die Luft und folgt der Fingerspitze mit den Augen. Die echten Augen machen die Bewegung mit. Mit einem horizontalen und einem vertikalen EOG-Kanal zeichnet der Traumschreiber sie als zweidimensionale Bahn auf. Das Bild entsteht also im Schlaf, direkt aus dem Traum. Darauf baut unser Projekt Traummalerei auf, bei dem aus diesen Augenbewegungen Bilder werden.

Für horizontales und vertikales EOG: Variante 3 Snap.

Zwei Kreise, im luziden Traum während des Schlafs mit den Augen gemalt
Im luziden Traum gemalt, während des Schlafs. Die träumende Person folgte im Traum ihrem Finger, der zwei Kreise zeichnete; der Traumschreiber hat die Augenbewegungen als horizontales gegen vertikales EOG aufgezeichnet (knapp 11 Sekunden, 7,7 Stunden nach Aufnahmebeginn).

Und außerdem

Lehre

Biosignale selbst messen

Vom ersten EKG über Gehirnwellen bis zur Muskelaktivität: Unser Tutorial führt in neun Leveln vom Einschalten bis zur Schlafanalyse. Es eignet sich für Schule, Uni und Workshops.

Schlaflabor

Polysomnographie light

Die PSG-Version misst EEG an F3, C3 und O1, horizontales und vertikales EOG sowie Kinn-EMG gleichzeitig. Das sind die Signale, mit denen Schlaflabore Schlaf klassisch bewerten.

Citizen Science

Eigene Fragen stellen

Rohdaten in offenen Formaten, keine Abo-Gebühren, offene Skripte: Du kannst eigene Experimente planen und deine Daten mit anderen teilen.

Varianten, Elektrodenpositionen und Kabelbelegung

Der Traumschreiber hat 8 Kanäle. Welche davon genutzt werden, bestimmt die Zahl der angelöteten Kabel. Alle Seitenangaben (links/rechts) gelten aus Sicht der Person, die den Traumschreiber trägt. Die Kabelpläne zeigen das Gerät von oben auf den Deckel.

2 Kabel · ein Kanal. Zwei Snap-Elektroden links und rechts auf der Stirn messen präfrontales EEG und horizontales EOG zugleich (Kanal 2). Das reicht für die automatische Schlafphasen-Erkennung und für Links-rechts-Augensignale. Die Kabel sind nur etwa 0,5 cm lang, das Gerät sitzt direkt zwischen den Elektroden.

Traumschreiber TS2607, Standardvariante mit zwei Snap-Kabeln
So sieht diese Variante aus
Elektrodenpositionen 2 Snap: zwei Elektroden über dem äußeren Ende der Augenbrauen
Elektrodenpositionen
Kabelbelegung 2 Snap: Kabel A rechts, Kabel B links am Gehäuse
Lageplan der Kabel

Andere Kabellängen oder eine eigene Elektrodenanordnung? Wir löten nach Absprache ab Werk an. Schreib uns dazu im Bestellformular.

Technische Daten

ModellTraumschreiber TS2607
SignaleEEG, EOG, EMG, EKG (je nach Elektrodenplatzierung)
Kanäle8 differentielle ExG-Kanäle (Frontend der ADS131-Familie)
Abtastrate250 Hz
Weitere SensorenMikrofon, Umgebungshelligkeit, Taster, Akkuspannung
AusgabenRGB-LED, kleiner Lautsprecher (relativ leise; z. B. für Licht- und Tonreize)
SpeichermicroSD-Karte (ab Werk eingesetzt) und parallel in der App
DatenformatEDF/BDF (offener Standard)
FunkBluetooth Low Energy (nRF52840)
AkkuLiPo 3,7 V / 560 mAh, reicht für zwei bis drei Nächte ohne zwischenzeitliches Aufladen
LadenUSB-C, 5 V; Ladezeit ca. 2,5–3 Stunden
Maßeca. 55 × 45 × 17 mm
Gewichtca. 41 g
GehäusePETG, 3D-gedruckt
LieferumfangGerät mit angelöteten Kabeln, eingesetzte microSD-Karte, Snap-Klebeelektroden für die ersten Nächte, Kurzanleitung, eigener Firmware-Schlüssel auf der Karte (Maker Edition). Kein USB-C-Kabel. Für Gold-Cup-Elektroden wird zusätzlich Leitpaste benötigt (nicht enthalten).
Softwaresd20-App (Android), Python-Skripte zur Auswertung

Wichtig: Während der Traumschreiber am Körper ist, darf er nicht am Ladekabel hängen. Immer entweder laden oder messen.

Geschlossene Schachtel des Traumschreiber TS2607, schräg von oben
Die Verpackung
Deckel der Schachtel mit sd20-Logo und Aufdruck Traumschreiber TS2607
Deckel mit Modellbezeichnung

Erste Schritte mit dem Traumschreiber

Unser kostenloses Tutorial führt Schritt für Schritt vom ersten Einschalten bis zur Auswertung einer ganzen Nacht.

Level 1–3

Gerät kennenlernen

Einschalten, Akkustand ablesen, laden, erste EKG-Aufnahme und die Datei im EDFbrowser öffnen.

Level 4–7

Signale verstehen

Auswertung mit Python, Augenbewegungen (EOG), Gehirnwellen (EEG) und Muskelaktivität (EMG).

Level 8–9

Auswerten

Herzratenvariabilität berechnen und eine ganze Nacht mit AnySleep in Schlafphasen einteilen.

Zum Tutorial „Erste Schritte“

Maker Edition: eigene Firmware

Jeder Traumschreiber kommt als Maker Edition. Du kannst ihn ganz normal mit unserer Firmware nutzen und musst nichts davon anfassen. Wenn du willst, kannst du aber auch eigene Firmware bauen und aufspielen.

  • Auf der microSD-Karte liegt ein Schlüssel, der nur zu deinem Gerät gehört. Mit ihm signierst du eigene Firmware und spielst sie über Bluetooth auf. Den Quellcode findest du auf GitHub.
  • Unsere Updates laufen weiter wie gewohnt. Mit einem Befehl kommst du jederzeit zu unserer Firmware zurück.
  • Gib den Schlüssel nicht weiter. Wer ihn hat, kann Firmware auf dein Gerät spielen.

Was ändert sich mit eigener Firmware?

Unsere FirmwareEigene Firmware
Funktionenwie beschrieben und von uns geprüftso, wie du sie programmierst
CE-Kennzeichnunggiltgilt nur für das Gerät mit unserer Firmware
Gewährvolle gesetzliche Rechte und Herstellergarantiekeine Gewähr für Funktionen, die durch deine Änderungen beeinträchtigt werden (z. B. Bluetooth, Signalqualität); sonst bleiben deine Rechte unberührt

Bitte beachten: Behalte die Ladesperre bei (das Gerät schaltet sich ab, solange USB steckt) und funke mit höchstens +4 dBm wie unsere Firmware. Vor einer Weitergabe des Geräts spiel bitte wieder unsere Firmware auf.

Gleiches gilt für eigene Lötarbeiten am Gerät: Für Schäden, die dabei entstehen, etwa am Messverstärker, übernehmen wir keine Gewähr. Möchtest du die Kabel lieber selbst anlöten, bekommst du sie einzeln in der sd20 Fabrik. Du brauchst keinen Schlüssel, zum Beispiel weil deine Einrichtung nur geprüfte Firmware zulässt? Dann kreuz es in der Anfrage an, wir liefern das Gerät dann ohne.

Preise

Als gemeinnützige Organisation wollen wir, dass sich alle einen Traumschreiber leisten können. Deshalb staffeln wir den Preis. Die Standardvariante hat zwei Elektroden. Jede weitere Elektrode, die wir anlöten, kostet 15 € Aufpreis, egal ob Snap oder Gold-Cup.

Variante Sozialpreisgeringes Einkommen PrivatpersonInstitution
2 Snap (Standard)2 Kabel 99 €150 €250 €
3 Snap3 Kabel · +15 € 114 €165 €265 €
3 Snap + 1 Gold-Cup4 Kabel · +30 € 129 €180 €280 €
PSG-Version: 6 Snap + 3 Gold-Cup9 Kabel · +105 € 204 €255 €355 €

Alle Preise sind Endpreise in Euro inklusive Versand, microSD-Karte und einer Erstausstattung Snap-Klebeelektroden für die ersten Nächte. Gemäß § 19 UStG wird keine Umsatzsteuer berechnet (Kleinunternehmerregelung).

Gold-Cup-Elektroden: Für die Varianten mit Gold-Cup wird weiteres Zubehör wie Leitpaste benötigt. Das ist nicht im Lieferumfang enthalten und muss separat gekauft werden.

Snap-Elektroden nachkaufen

Snap-Klebeelektroden bekommst du auch bei uns: 10 € je Beutel mit 50 Stück, also 20 Cent pro Elektrode. Du kannst sie einfach im Anfrageformular der sd20 Fabrik mitbestellen.

Wer bekommt den Sozialpreis?

Menschen mit geringem Einkommen, zum Beispiel Studierende, die BAföG bekommen. Studierende bekommen ihn also nicht automatisch, sondern nur, wenn sie wenig Geld haben. Wir vertrauen dir. Bitte wähle den Sozialpreis nur, wenn er für dich gedacht ist. Je mehr Menschen den regulären Preis zahlen, desto günstiger können wir den Traumschreiber für alle anderen anbieten.

Bestellen

  1. Du schickst uns über das Anfrageformular der sd20 Fabrik eine Bestellanfrage, auf Wunsch zusammen mit Snap-Elektroden oder Kabeln. Sie kostet nichts und verpflichtet dich zu nichts.
  2. Innerhalb von 24 Stunden antworten wir dir per E-Mail: ob dein Traumschreiber auf Lager ist und wann wir liefern können, mit der Rechnung.
  3. Passt dir das, überweist du den Betrag. Nach Zahlungseingang schicken wir dir deinen Traumschreiber zu.

Lieferung: Die Produktion startet am 1. November 2026. Wir rechnen derzeit mit einer Lieferzeit von 1 bis 2 Wochen; das genaue Lieferdatum nennen wir dir in unserer Antwort auf deine Anfrage. Wir liefern derzeit nur innerhalb Deutschlands. Für eine Lieferung in ein anderes Land schick uns trotzdem gern eine Anfrage, wir schauen dann, ob sich eine Lösung findet.

Zum Anfrageformular

Eine bestimmte Variante gleich vorauswählen: 2 Snap (Standard) · 3 Snap · 3 Snap + 1 Gold-Cup · PSG-Version: 6 Snap + 3 Gold-Cup

Fragen vorab? Schreib uns an info@sd20.org.

Hersteller & Sicherheit

Hersteller: ISDT gemeinnützige UG (haftungsbeschränkt), c/o Haus des Engagements, Neues Amt Altona, Neue Große Bergstraße 3-5, 22767 Hamburg, Deutschland · E-Mail support@sd20.org · WEEE-Reg.-Nr. DE 10604743
Produkt: Traumschreiber TS2607 (Marke „Traumschreiber“) · Warn- und Sicherheitshinweise: Bedienungsanleitungen (PDF) · EU-Konformitätserklärung

Für Verbraucherinnen und Verbraucher gilt ein gesetzliches Widerrufsrecht von 14 Tagen. Hinweise zur Entsorgung: Altgeräte & Akkus.
